BMS Akku-Überwachung

Lorey Batteriesystem

Durch viele Tests, Eigenentwicklungen und Praxiserfahrungen haben wir für uns das perfekte System entwickelt. Seit 15 Jahren im Praxis-Dauertest bewährt! Entwicklung und Design “Made in Germany”!

Was muss eine Batterieüberwachung können?

  • Spannungsüberwachung jeder Zelle
  • Balancierung
  • Ladestrom und Endladung Überwachung mit Eingriff
  • Verbrauchsanzeige
  • Kapazitätsberechnung und Anzeige
  • leichte Verarbeitung und sicheren Betrieb
  • niedriger Stromverbrauch
  • Steuerung der Ladegeräte
  • Typ2-Kommunikation
  • Steuerung Fahrbetrieb (Fahrfreigabe)

Die einwandfreie Funktion und Zuverlässigkeit ist das A und O. Denn dieses System überwacht ihre teuren  Zellen. Unser BMS besteht aus zwei Systemen:

1. Die Zellüberwachung:

  • Ihre Aufgabe ist die Einzelzellüberwachung, das Melden und Anzeigen von Über- oder Unterspannung an den Fahrer und das Balancieren der Zellen.
  • Verbindung der Zellmodule lediglich über ein Kabel.
  • Problemlos erweiterbar.
  • Direktes Anzeigen per LED auf der Zelle bei Fehler.
  • Sichere Verschraubung durch Ringösen (nicht direkt durch die Platine).
  • EMV-unempfindliches System.

2. EVCS – Electric Vehicle Control System: Anzeige und Eingabegerät für den Fahrer sowie Steuergerät.

  • Anzeige von Spannung (auch 12V), Ladestand SoC (%, Ah, kWh oder “Balken”), Ampere, kW, Temperatur (2 Sensoren), BMS-Alarm (optisch und aktustisch, auch 12V), Ein-/Ausschalten der Innenraumheizung, Not-Aus
  • Typ2-Kommunikation, Steuerung der Ladegeräte, verschiedene Lademodi wählbar per Display, Anzeige Status Ladestation und Ladekabel sowie Ladegeräte, automatisches Nachladen der 12V-Batterie, Fahrfreigabe / Leistungsreduzierung / Fahrzeugstopp

Aufbau / Komponenten:

  • Zellmodul mit optischer Anzeige, 3,6V Abschaltspannung, Balancing mit 0,7A

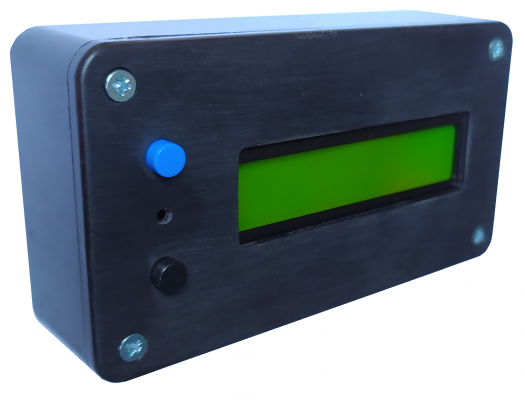

  • EVCS-Display (in zwei Größen erhältlich), verbunden per Standard-Netzwerkkabel RJ-45
  • EVCS-Hauptmodul (bis zu drei Ladegeräte ansteuerbar)
  • Strommessung per Hall-Sensor (aufklappbar, einfach an vielen Stellen zu installieren)

Das System ist immer erweiterbar. Die Module müssen nicht eingelernt werden. Auch die Kabellängen sind flexibel. So ist eine nachträgliche Änderung ohne Probleme möglich.
